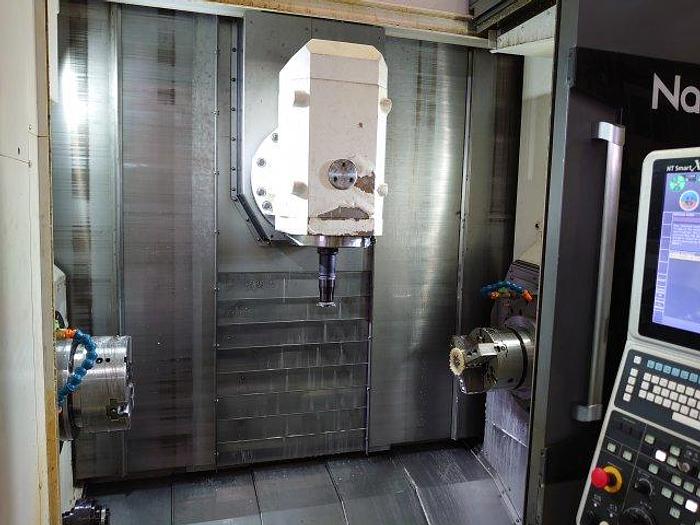

Nakamura Super NT RX300, från 2016, 5-axlig CNC-svarv med fräsfunktion

CNC-svarv med fräsfunktion

Fabrikat:                                           Nakamura

Modell:                                              Super NT RX300

Styrsystem:                                     Fanuc 31i-B5-Smart X

Tillverkningsår:                             2016

Svarvdiameter:                              640 mm

Avstånd mellan spindlar:           1 350 mm

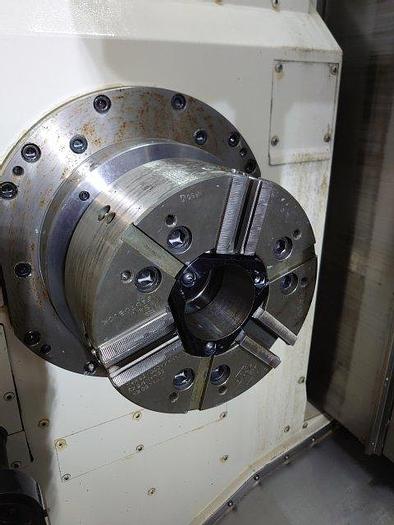

Huvudspindel

Stångkapacitet:                              80 mm

Varvtal:                                             4 500 min^-1

Effekt:                                                22 kW

Kona:                                                 A2-8

C-axel:                                               0,001˚

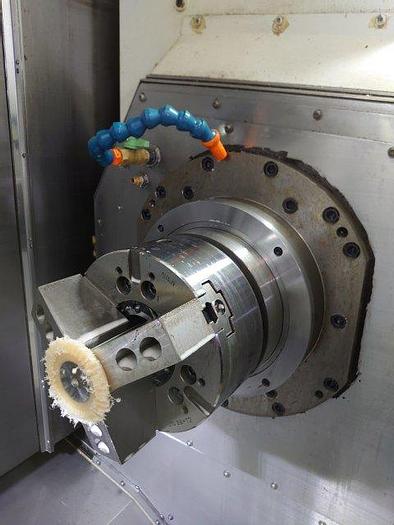

Motspindel

Stångkapacitet:                              65 mm

Varvtal:                                             4 500 min^-1

Effekt:                                                15 kW

Kona:                                                 A2-6

C-axel:                                               0,001˚

Rörelse:                                            1 100 mm

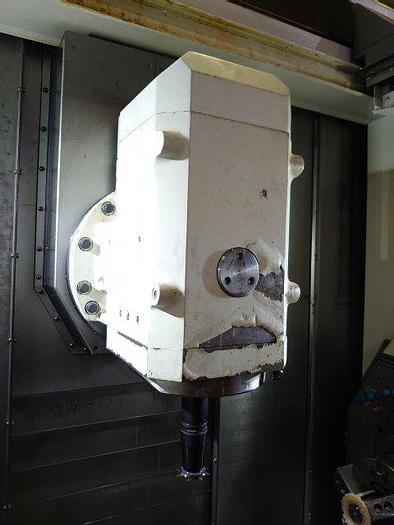

CNC-spinde för svarvning och fräsning

Varvtal:                                             8 000 min^-1

Effekt:                                                18,5 kW

Verktyg:                                            Capto C6

Rörelser:

X-axel:                                               700 mm

Z-axel:                                               1125 mm

Y-axel:                                               +/- 125 mm

B-axel:                                               + 105 /- 120° (0,001°)

Verktygsväxlare

Typ:                                                   Umbrella

Kapacitet:                                         80

Tid för skifte:                                  2,5 s

Maskin

Vikt:                                                   18 ton

LxBxH:                                              4,5 x 2,7 x 2,7 m

Utrustning bl.a.:

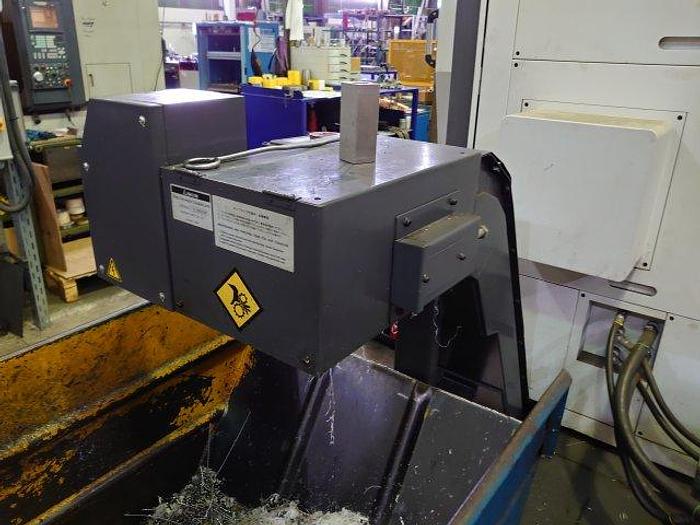

Spåntranportör

Intern kylning                                    20 Bar

Delfångare

Stångladdare:                                 LNS Quick Load Servo 80 S2
